详细介绍
|
|
详细介绍：
|

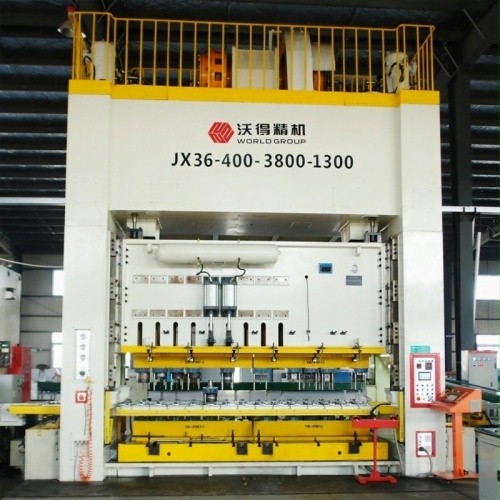

钢板焊接结构，上横梁、立柱、底座通过拉紧螺栓预紧形成封闭结构，具有较高的强度与刚度。
突破性的采用曲轴横置结构，增加滑块受力点的距离，使机床有较高的抗偏载能力与较大的工作区域。
采用分体干式镶块式摩擦离合器与制动器，具有低惯量、高扭矩、低噪音的特点。
采用PLC对离合制动器的两个双联阀精确控制 ,确保离合制动器动作协调，联锁可靠。
滑块采用四角八面长导轨，导向好、精度高。
电动调模，读数精确到0.1mm。
采用稀油循环润滑，使机床工作速度得到较大提高。
可配装各类自动化周边设备，大大提高生产效率。
高安全性，多功能的电子式电控系统。
主要规格：
| 技术参数 | 单位 | JX36-400 | JX36-500 | ||||
| 形式 | S | H | G | S | H | G | |
| 公称力 | KN | 4000 | 5000 | ||||
| 公称力行程 | mm | 12 | 7 | 4.5 | 12 | 9 | 6.5 |
| 滑块行程 | mm | 300 | 300 | 200 | 300 | 300 | 250 |
| 滑块行程次数 | min-1 | 20-30 | 25-40 | 30-60 | 20-30 | 25-40 | 30-60 |
| 大装模高度 | mm | 650 | 650 | 700 | 650 | 650 | 675 |
| 装模高度调节量 | mm | 200 | 200 | ||||
|
滑块底面尺寸 (左右x前后) |
mm | 3000x1300 | 3000x1500 | ||||
|
工作台板尺寸 (左右x前后) |
mm | 3000x1300 | 3000x1500 | ||||
| 工作台板厚度 | mm | 220 | 220 | ||||
|
侧面开口尺寸 (前后x高度) |
mm | 1000x650 | 1100x650 | ||||
| 工作能量 | Kg*m |
4700 (at spm25) |
4600 (at spm34) |
2600 (at spm40) |
6500 (at spm25) |
6300 (at spm34) |
4000 (at spm40) |
| 工作台板离地面距离 | mm | 710 | 710 | ||||
| 大上模重量 | T | 4 | 5 | ||||
| 主电机功率 | KW | 45 | 55 | ||||
| 压力机地面以上高度 | mm | ≈6035 | ≈6270 | ||||
| 气压气源 | Mpa | ≥0.55 | |||||
| 技术参数 | 单位 | JX36-630 | JX36-800 | ||||
| 形式 | S | H | G | S | H | G | |
| 公称力 | KN | 6300 | 8000 | ||||
| 公称力行程 | mm | 12 | 9 | 6.5 | 12 | 9 | 6.5 |
| 滑块行程 | mm | 350 | 300 | 250 | 350 | 300 | 200 |
| 滑块行程次数 | min-1 | 20-30 | 25-40 | 30-60 | 15-25 | 20-35 | 30-55 |
| 大装模高度 | mm | 700 | 725 | 750 | 800 | 825 | 875 |
| 装模高度调节量 | mm | 250 | 250 | ||||
|
滑块底面尺寸 (左右x前后) |
mm | 3600x1500 | 4000x2000 | ||||
|
工作台板尺寸 (左右x前后) |
mm | 3600x1500 | 4000x2000 | ||||
| 工作台板厚度 | mm | 250 | 250 | ||||
|
侧面开口尺寸 (前后x高度) |
mm | 1200x700 | 1600x800 | ||||
| 工作能量 | Kg*m |
7000 (at spm25) |
6800 (at spm34) |
4500 (at spm45) |
9500 (at spm20) |
8800 (at spm28) |
6500 (at spm40) |
| 工作台板离地面距离 | mm | 710 | 710 | ||||
| 大上模重量 | T | 6 | 8 | ||||
| 主电机功率 | KW | 75 | 90 | ||||
| 压力机地面以上高度 | mm | ≈7000 | ≈8000 | ||||
| 气压气源 | Mpa | ≥0.55 | |||||
| 技术参数 | 单位 | JX36-1000 | JX36-1250 | ||||
| 形式 | S | H | G | S | H | G | |
| 公称力 | KN | 10000 | 12500 | ||||
| 公称力行程 | mm | 12 | 9 | 6.5 | 13 | 9 | 6.5 |
| 滑块行程 | mm | 400 | 300 | 200 | 400 | 300 | 200 |
| 滑块行程次数 | min-1 | 15-25 | 20-35 | 30-50 | 15-25 | 20-35 | 30-50 |
| 大装模高度 | mm | 900 | 950 | 1000 | 1000 | 1050 | 1100 |
| 装模高度调节量 | mm | 250 | 250 | ||||
|
滑块底面尺寸 (左右x前后) |
mm | 4000x2000 | 4000x2000 | ||||
|
工作台板尺寸 (左右x前后) |
mm | 4000x2000 | 4000x2000 | ||||
| 工作台板厚度 | mm | 250 | 250 | ||||
|
侧面开口尺寸 (前后x高度) |
mm | 1600x900 | 1600x1000 | ||||
| 工作能量 | Kg*m |
15600 (at spm20) |
12000 (at spm28) |
8000 (at spm35) |
21000 (at spm20) |
15000 (at spm28) |
9000 (at spm35) |
| 工作台板离地面距离 | mm | 710 | 710 | ||||
| 大上模重量 | T | 10 | 12 | ||||
| 主电机功率 | KW | 110 | 132 | ||||
| 压力机地面以上高度 | mm | ≈9000 | ≈9700 | ||||
| 气压气源 | Mpa | ≥0.55 | |||||
标准配置：
光电保护装置
干式分体离合制动器
液压过载保护装置
稀油循环润滑装置
滑块及上模平衡装置
数字式模高显数器
误送检知接口
触摸屏
曲轴角度指示器
机械+电子双凸轮控制器
移动式操作台
电动滑块调整装置
可编程控制器
国产变频器
空气源快速接头
空气吹料装置
地脚螺丝
选用配置：
气垫装置
快速换模装置
移动工作台
自动化周边设备
